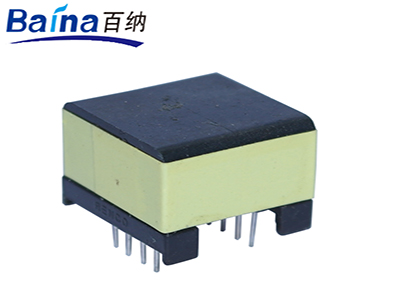

產品名稱：EP7
產品簡介：
一.EP7高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EP7-01 |
臥式 |
Ⅰ |
10.0 |
8.0 |
10.5 |
3 |
2.54 |
3 |
2.54 |
5.08 |
Φ0.5 |
|
EP7-02 |
臥式 |
II |
10.5 |
10.5 |
10.0 |
3 |
2.5 |
3 |
2.5 |
12.7 |
Φ0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EP7高頻變壓器。
二. EP7高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 3.5 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EP7高頻變壓器的特點
EP7高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EP型變壓器是一款高性能的高頻變壓器，它不僅休積小，功率較大，而且因為他的線包大部分被磁芯屏蔽了起來，所以他的抗干擾能力和防輻射性能均非常高，同時由于這種屏蔽，其漏感和EMI參數也非常好，適用于要求非常高的開關電源等電子線路中。
四. EP7高頻變壓器的應用
EP7高頻變壓器常應用于數碼相機電源變壓器、DC-DC轉換器、驅動變壓器、數碼相機、電流互感器、開關電源共模電感、XDSL變壓器等。
五. EP7高頻變壓器價格
EP7高頻變壓器的價格區間一般在1.6 -2.8元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的
要求，以及是否要求過安規認證等。
